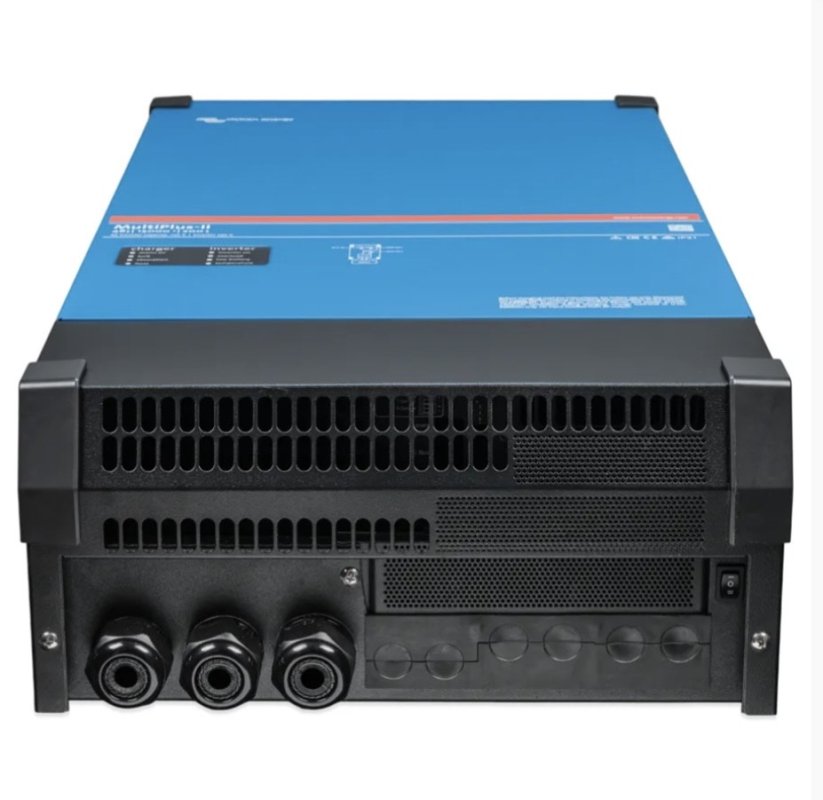

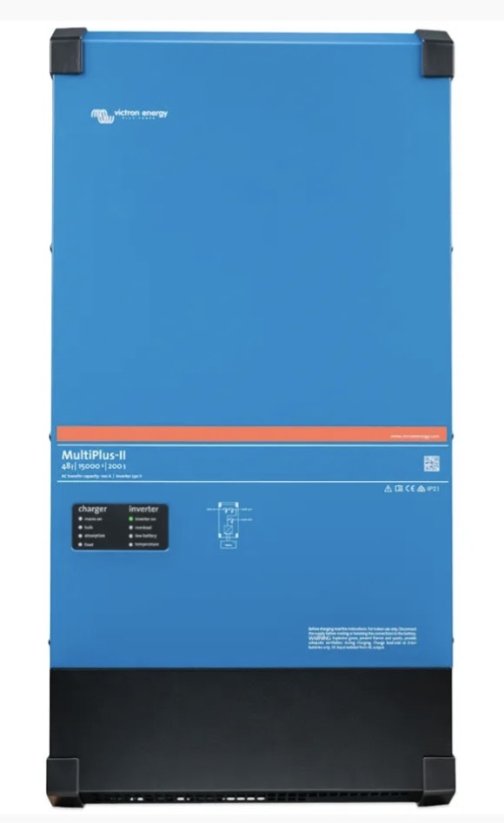

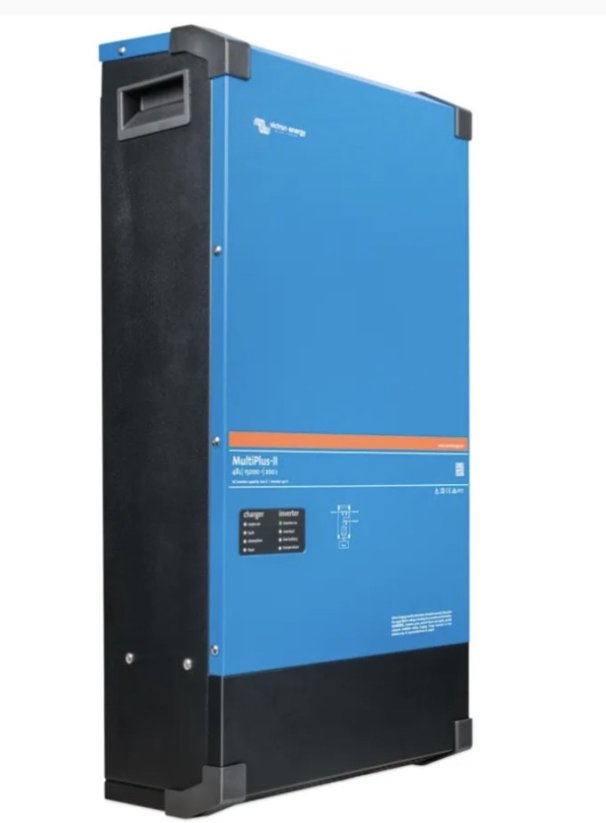

Měnič / Nabíječ Victron Energy MultiPlus-II 15000VA, 48V

POZOR:  jednotky MultiPlus II 8,10 a 15kVA nelze řadit paralelně.

Victron MultiPlus-II 48V/15000VA/200-100 230V: Špičkový hybridní měnič / nabíječ pro ostrovní a rozsáhlé ESS systémy.

Victron Energy MultiPlus-II 48V/15000VA/200-100 230V představuje vrchol v segmentu výkonných měničů/nabíječů, navržený pro nekompromisní spolehlivost a flexibilitu v rozsáhlých systémech pro ukládání energie (ESS – Energy Storage Systems). Tento model je vysoce ceněn pro svou robustní nízkofrekvenční architekturu a pokročilé funkce řízení napájení, což jej předurčuje pro kritické aplikace, ať už se jedná o náročné pozemní instalace, zálohování telekomunikačních center, nebo rozsáhlé mobilní či námořní systémy.

Architektura MultiPlus-II: Fúze MultiPlus a MultiGrid pro 21. Století ESS
Model MultiPlus-II je technologickým spojením osvědčených řad MultiPlus a MultiGrid. Převzal veškeré robustní funkce původního MultiPlus (funkce měniče, adaptivní nabíječky a ultrarychlého transferového spínače) a doplnil je o klíčové vlastnosti MultiGridu. Nejzásadnější přidanou hodnotou pro evropský trh je zabudovaná anti-islanding ochrana, která je nezbytná pro zajištění souladu se síťovými předpisy (Grid-parallel topology). Tato integrovaná ochrana zabraňuje neoprávněné dodávce energie do distribuční sítě v případě jejího výpadku, což je kritický požadavek pro schvalovací procesy v České republice.

MultiPlus-II 15kVA je navržen tak, aby se stal klíčovým komponentem ve Victron ESS systémech, umožňujícím bezproblémovou integraci se solárními MPPT regulátory nebo síťovými FV měniči. S trvalým výkonem 15000 VA, což odpovídá přibližně 12000 W a systémovým napětím 48 V DC, je tento model připraven pro systémy vyžadující maximální energetickou průchodnost.

Nabíjecí výkon (200 A)
MultiPlus-II 15kVA se vyznačuje adaptivní nabíječkou, která dokáže dodávat bateriové bance proud až 200 A. Tato vysoká nabíjecí kapacita má přímé dopady na cílovou skupinu a možnosti použití. Takto výkonné dobíjení není typické pro standardní rezidenční FVE; naopak, signalizuje, že zařízení je primárně určeno pro aplikace s velkými bateriovými bankami, často v řádu desítek kWh, kde je rychlost rekuperace kapacity baterie klíčová pro minimalizaci prostojů. Vysoký nabíjecí proud z AC zdroje (síť nebo generátor) zajišťuje, že i po hlubokém vybití dojde k rychlému obnovení záložní kapacity, což posouvá produkt pevně do segmentu komerční zálohy a profesionálních aplikací.

Klíčové specifikace MultiPlus-II 15kVA

Trvalý výkon (25 °C) - 12000 W (15000 VA) - Pokrytí vysokých zátěží (celý dům, komerční aplikace)
Špičkový výkon (Peak Power) - 27000 W - Spolehlivé spouštění motorů, kompresorů a čerpadel
Napětí baterie - 48 V DC - Standard pro výkonné ESS systémy
Max. nabíjecí proud - 200 A - Rychlé a adaptivní dobíjení velkých bateriových bank
Transfer Switch (Max. proud) - 100 A - Ultra-rychlé přepnutí zdroje (< 20 ms), vysoká průchodnost
Typ měniče - Nízkofrekvenční - Nejvyšší robustnost, toroidní transformátor

Neústupná Spolehlivost: Výhody nízkofrekvenčního designu a 27 kW špičkového výkonu
společnost Victron Energy se u výkonných modelů MultiPlus-II drží prověřené nízkofrekvenční (LF) technologie, která poskytuje značné výhody v oblasti odolnosti a manipulace s náročnými zátěžemi, v kontrastu k menším, cenově orientovaným vysokofrekvenčním (HF) měničům. Tato volba architektury je klíčovým prodejním argumentem (USP) pro technicky vzdělanou klientelu.

Toroidní transformátor a výkonové rezervy
Základem robustnosti MultiPlus-II 15kVA je masivní toroidní transformátor. Ačkoliv tato konstrukce může být fyzicky větší a těžší než moderní HF konkurence, přináší nepřekonatelnou stabilitu a odolnost. Zařízení je díky toroidnímu transformátoru ze své podstaty odolné proti zkratu a efektivně chráněno proti přehřátí, ať už v důsledku přetížení, nebo vysoké teploty okolí. Tato fyzická robustnost přímo snižuje riziko poruch a prodlužuje životnost systému, což vede k nižším celkovým nákladům na vlastnictví (TCO) pro komerční a průmyslové uživatele.
Nejvýznamnější výhodou nízkofrekvenčního designu je jeho schopnost dodat mimořádný špičkový výkon. Model 15kVA dokáže krátkodobě poskytnout až 27 000 W (27 kW). Tato obrovská výkonová rezerva je kritická při spouštění indukčních a kapacitních zátěží. Spouštěcí proudy elektromotorů, čerpadel, kompresorů nebo transformátorů v klimatizačních jednotkách často mnohonásobně překračují jejich jmenovitý odběr. Vysokofrekvenční měniče v těchto situacích běžně selhávají, zatímco MultiPlus-II s masivním špičkovým výkonem zajišťuje, že kritické zátěže spolehlivě nastartují a běží bez výpadku. MultiPlus-II navíc produkuje čistou sinusovku, která je stabilní i při náhlých změnách zátěže, což chrání citlivou elektroniku.

PowerAssist a PowerControl: Inteligentní Řízení Zdroje Až do 100 A
MultiPlus-II implementuje dvojici patentovaných technologií pro hybridní správu energie: PowerAssist a PowerControl. Tyto funkce umožňují instalaci vysokovýkonného zařízení i na místech s omezenou kapacitou vstupního střídavého zdroje, ať už se jedná o síťový jistič nebo malý generátor.

PowerControl: Omezení Vstupního Proudu
Funkce PowerControl umožňuje uživateli nebo instalační firmě softwarově nastavit maximální limit proudu, který smí být odebrán z AC vstupu (sítě nebo generátoru). V případě modelu 15kVA je maximální proudová propustnost vestavěného transfer switche 100 A. Systém neustále monitoruje okamžitou spotřebu připojených AC zátěží. Využívá pouze přebytečný proud, který zátěže nevyužívají, pro nabíjení baterie, čímž zajišťuje, že nedojde k přetížení vstupního zdroje.

PowerAssist: Okamžitý Boost pro kritické špičky
PowerAssist posouvá řízení zdroje na vyšší úroveň. Jde o dynamický mechanismus kompenzace výkonu, který se aktivuje v okamžiku, kdy součet AC zátěží překročí nastavený limit PowerControl.

Systém má dvoustupňovou reakci :
* Snížení nabíjení: MultiPlus-II automaticky sníží nebo zcela přeruší nabíjecí proud do baterií, aby uvolnil kapacitu AC vstupu pro napájení zátěže.
* Boosting z Baterie: Pokud je spotřeba stále příliš vysoká, PowerAssist okamžitě dodá chybějící výkon (boost) z baterie do sítě. Tato kompenzace je blesková a zajišťuje, že i velmi krátkodobé špičky výkonu, které by jinak generátor zahltily nebo shodily jistič, jsou bezpečně pokryty.
Pro instalace, které spoléhají na generátor, tato funkce přináší zásadní finanční úsporu. Umožňuje dimenzovat generátor na průměrný trvalý výkon systému, nikoli na krátkodobé, extrémní špičky. Tím se snižují investiční náklady na generátor, snižuje spotřeba paliva a hlučnost, a zároveň je garantován stabilní provoz.

Rozšířené Funkce pro ESS: Snímání Proudu
Pro optimální implementaci Energy Storage System (ESS) a minimalizaci nebo eliminaci přetoků do sítě (tzv. "nulový přetok"), je možné k měniči připojit externí proudové čidlo 100A:50mA. MultiPlus-II pak využívá tato data z externího senzoru k optimalizaci vlastní spotřeby a zabránění dodávkám do sítě. Tato funkcionalita je klíčová pro dosažení souladu s lokálními distribučními předpisy v České republice.

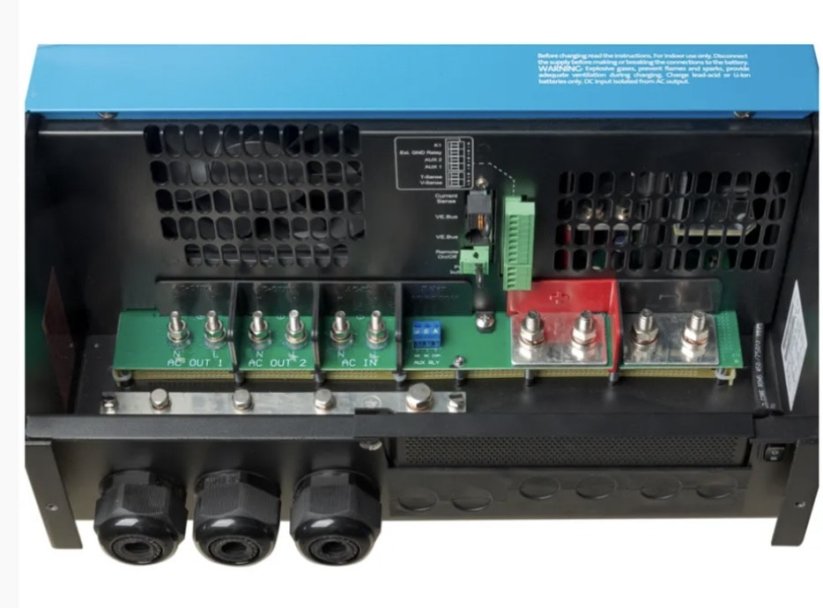

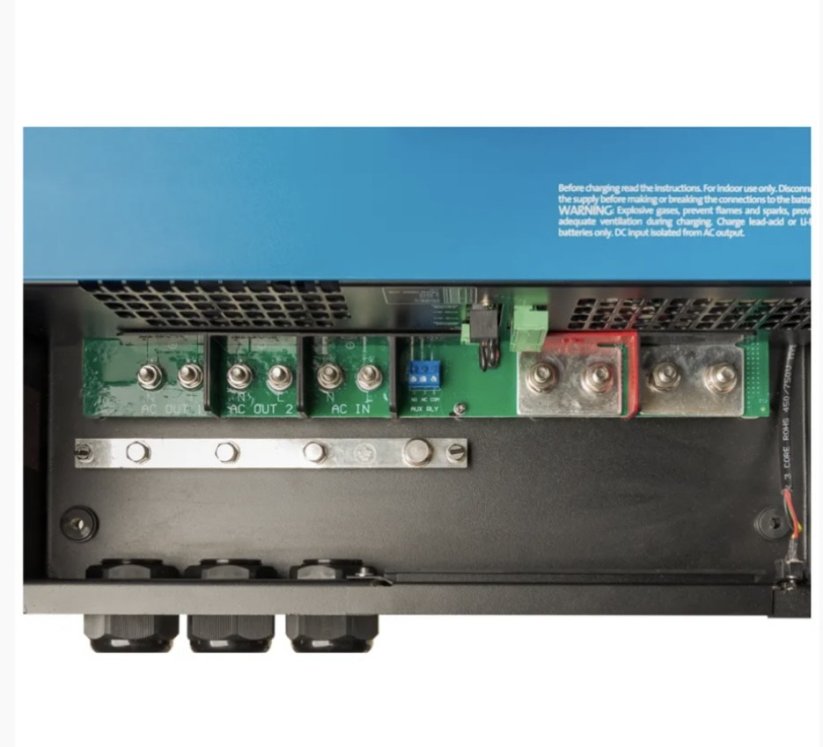

Hlavní výstup AC-out-1 poskytuje no-break funkcionalitu. V případě výpadku distribuční sítě, generátoru nebo pobřežního zdroje, měnič automaticky převezme napájení připojených spotřebičů v ultra-rychlé době, kratší než 20 milisekund. Tato rychlost přepnutí je klíčová, protože zajišťuje nepřerušený provoz citlivé elektroniky, jako jsou servery, počítače, zabezpečovací systémy a kritické řídicí jednotky.

AC-out-2: Prioritní Využití AC vstupu pro nekritické zátěže
Druhý AC výstup, AC-out-2, je navržen pro připojení nekritických, ale energeticky náročných spotřebičů, jako jsou elektrické bojlery, topné spirály, tepelná čerpadla nebo velké klimatizační jednotky. Tento výstup je aktivní pouze tehdy, když je k dispozici AC vstup (tj. je připojena síť nebo běží generátor).
Architektura se dvěma výstupy představuje efektivní optimalizaci ESS: spotřebiče na AC-out-2 se automaticky odpojí ve chvíli, kdy systém přejde na bateriový provoz. Tím je zajištěno, že energie akumulovaná v bateriích je striktně rezervována pro kritické zátěže připojené k AC-out-1, což dramaticky prodlužuje záložní dobu pro nejdůležitější systémy. Tato dualita výstupů zjednodušuje návrh systému a eliminuje nutnost externí odpojovací logiky pro prioritizaci zátěže.

Modularita a Limity:

Třífázová konfigurace 45 kVA a důležité omezení paralelního provozu
MultiPlus-II 15kVA je primárně navržen pro systémy vyžadující vysoký výkon a robustní škálovatelnost, avšak s přesně definovanými provozními limity.

Třífázový provoz pro průmyslové aplikace
Model 15kVA je plně kompatibilní s třífázovými systémy (400 V AC). Pro vytvoření třífázového systému je nutné propojit tři identické jednotky (každou na jednu fázi) pomocí sběrnice VE.Bus. Tři jednotky 15kVA tak dohromady poskytují masivní třífázový výkon 45 kVA (přibližně 36 kW trvalého výkonu). Takový výkon je ideální pro menší průmyslové provozy, rozsáhlé komerční budovy nebo farmy, kde je potřeba zálohovat třífázové motory a strojní zařízení.

Absence paralelního stohování
Při návrhu systému je kriticky důležité mít na paměti specifické omezení týkající se stohování. Modely MultiPlus-II 8kVA, 10kVA a 15kVA nelze paralelně řadit pro zvýšení jednofázového výkonu nad 15kVA. Zatímco menší modely MultiPlus-II (např. 3kVA nebo 5kVA) podporují paralelní provoz (až 6 jednotek pro celkem 30kVA jednofázově), tato nejvyšší výkonová řada je omezena na samostatný provoz na jedné fázi nebo třífázovou konfiguraci. Instalační firmy a projektanti, kteří potřebují jednofázový výkon přesahující 15 kVA, musí zvážit alternativní architektury (např. použití šesti menších jednotek v paralelním a třífázovém uspořádání) nebo zvolit řadu Quattro, která má odlišné možnosti škálování. Transparentní uvedení tohoto omezení na produktové stránce je nezbytné pro udržení důvěry technické klientely a prevenci chyb v návrhu systému.

Monitoring, vzdálená správa a diagnostika: Victron VRM Ekosystém
Victron Energy poskytuje komplexní digitální ekosystém, který je pro takto výkonné systémy klíčový, protože umožňuje detailní dohled, vzdálenou diagnostiku a minimalizaci prostojů.

Cerbo GX a VRM Portal pro Globální Dohled
Pro dosažení plného potenciálu vzdálené správy a monitoringu je doporučeno doplnit MultiPlus-II o GX zařízení (např. Cerbo GX nebo Ekrano GX). Toto zařízení slouží jako komunikační rozhraní a datový záznamník. Po připojení k internetu se data o provozu systému přenášejí na bezplatný portál Victron Remote Management (VRM).
VRM portál umožňuje uživatelům a servisním technikům sledovat všechny provozní údaje v reálném čase, v přehledném grafickém formátu, z libovolného místa na světě. To zahrnuje stav baterií, toky energie, spotřebu i výkon FV systémů. Nejenže VRM slouží k monitoringu, ale také umožňuje vzdálenou změnu konfigurace nastavení měniče, a zasílání alarmů e-mailem nebo push notifikací. Pro instalační společnosti a B2B klienty představuje vzdálená diagnostika a rekonfigurace zásadní úsporu provozních nákladů, protože minimalizuje nutnost fyzických servisních výjezdů.

Pokročilá konfigurace a automatizace
Detailní konfigurace MultiPlus-II, včetně nastavení PowerControl, úpravy nabíjecích křivek a programování relé, se provádí pomocí specializovaného softwaru VE. Configure ve spojení s hardwarovým rozhraním MK3-USB.
MultiPlus-II je vybaven programovatelným relé, které může být využito k automatickému řízení externích zařízení. V hybridních off-grid systémech se relé často programuje jako startovací relé pro generátor, které automaticky spustí generátor, pokud stav nabití baterie (SOC) klesne pod přednastavenou úroveň nebo pokud je požadována vysoká zátěž. Tato automatizace zvyšuje autonomii a efektivitu hybridního systému.
MultiPlus-II také nabízí flexibilitu v monitoringu; například pro místní dohled a základní konfiguraci lze použít aplikaci VictronConnect ve spojení s VE.Bus Smart Dongle pro Bluetooth konektivitu.

Certifikace a Legislativní Soulad: Jistota Provozu v České Republice (EN 50549)
Pro hybridní měnič s takovýmto výkonem je zásadní jeho shoda s národními a evropskými legislativními normami. Bez příslušných certifikátů není možné zařízení provozovat v síťově připojeném režimu.
Soulad s EN 50549 a PPDS.

Neplýtvejte časem s kompromisy v oblasti energetické bezpečnosti. Kontaktujte naše projektanty pro technickou konzultaci nebo objednejte tento klíčový prvek vaší energetické soběstačnosti ještě dnes.
